結構組成

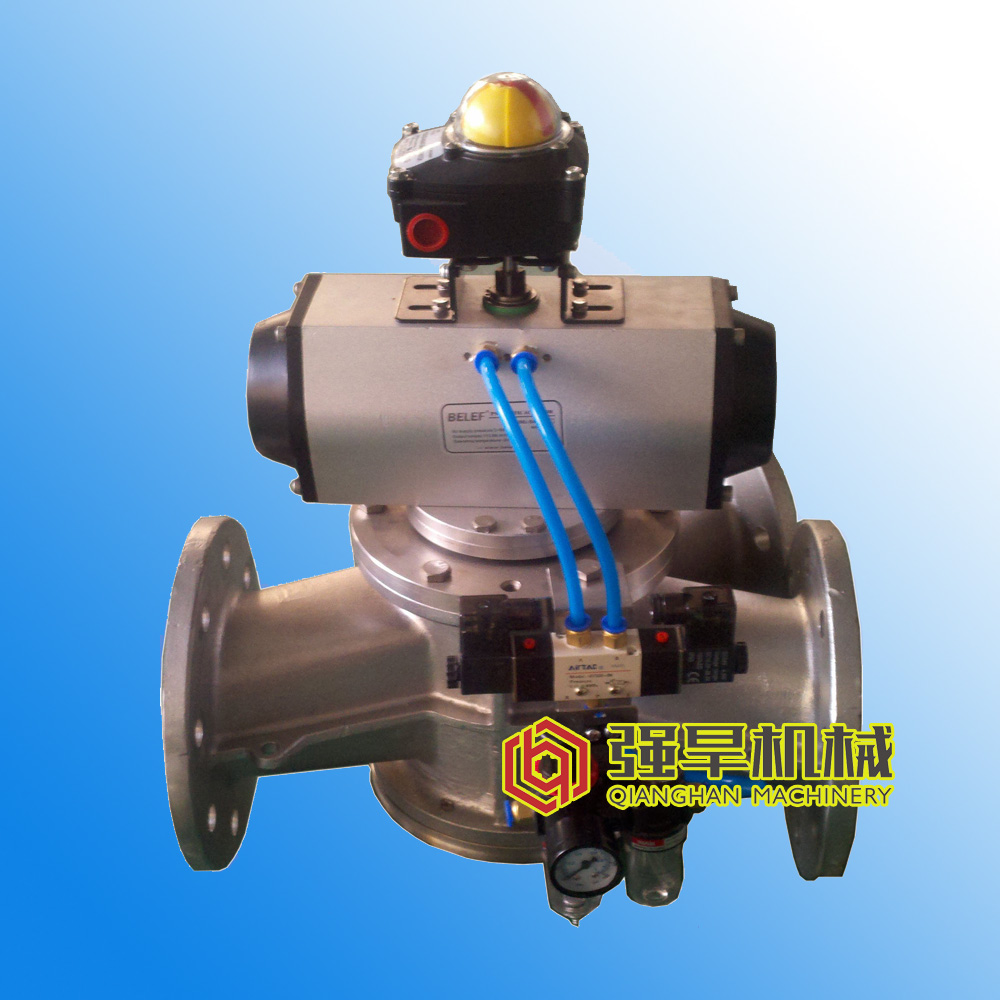

三通換向閥主要由閥體、閥芯、驅動裝置等部分組成。閥體上有三個通道,分別與不同的管路相連;閥芯是實現換向功能的關鍵部件,它位于閥體內,可以在驅動裝置的作用下進行旋轉或移動;驅動裝置通常采用氣動、電動或液動等方式,為閥芯的動作提供動力。
工作原理
閥芯位置決定流向:通過驅動裝置改變閥芯的位置,來實現不同通道之間的連通與切斷,從而控制流體的流向。以常見的 T 型三通換向閥為例,當閥芯處于某一位置時,入口通道與其中一個出口通道連通,流體從入口流向該出口;當閥芯轉動一定角度后,入口通道則與另一個出口通道連通,流體流向發生改變。
密封機制保證流向準確:閥芯與閥體之間有良好的密封結構,以確保在換向過程中,流體不會從非預期的通道泄漏。這對于化工行業中精確控制流體流向、防止不同介質混合非常重要。
在化工行業的應用場景
物料輸送切換:在化工生產過程中,常常需要將物料從一個儲存罐輸送到不同的反應釜或加工設備中。三通換向閥可以根據生產需要,快速準確地將物料流切換到指定的管路,實現物料的定向輸送。
工藝流程中的流體換向:在一些復雜的化工工藝流程中,需要根據不同的工藝步驟改變流體的流向。例如,在精餾過程中,三通換向閥可用于切換回流液和采出液的流向,確保精餾操作的穩定進行。
安全系統中的應用:在化工生產的安全系統中,三通換向閥也起著重要作用。當出現緊急情況時,三通換向閥可以將危險介質快速切換到安全排放管路或應急處理設備中,以保障生產安全。
